Comunicação em Redes Allen-Bradley Remote I/O

A comunicação em redes Allen-Bradley Remote I/O (RIO) está disponível para os controladores Série HI 3000, Série HI 4000, HI 2151/30WC e HI 2110WI da Hardy Instruments

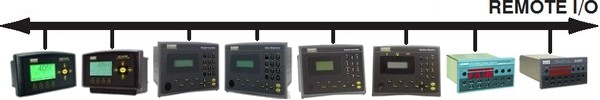

  HI 4050 HI 4060 HI 3030 HI 3010 HI 3300 HI 3600 HI 2151 HI 2110


Sob a licença da Allen-Bradley Corporation, a Hardy Instruments Inc. desenvolveu uma Interface de Comunicação para redes Remote I/O para seus controladores de Pesagem (HI 4050, HI 3030, HI 3010, HI 2151/30WC e HI 2110WI) e de Vazão (HI 4060).

A interface é rápida, tem confiabilidade comprovada, necessita o mínimo de fiação, não precisa de drivers especiais de software e é padrão em muitos controladores programáveis da Allen-Bradley.
Tudo que você precisa é configurar cada endereço e baud rate no instrumento, conectar os três fios e construir alguma lógica ladder para começar a enviar e receber os parâmetros de peso de um controlador Hardy Instruments.

Cada controlador da Hardy Instruments representa um quarto (1/4) de rack dos I/Os (arquivos de imagens de entrada e saída de 32 bits do PLC) para o CLP Scanner e suporta ambos os modos discreto e block transfer. O CLP troca continuamente 32 bits da sua Tabela Imagem de Entrada e 32 bits da sua Tabela Imagem de Saída com cada dispositivo 1/4 do rack. Em um Rack Remote I/O 1771, estes bits normalmente seriam enviados e recebidos de módulos discretos de entrada e saída. Para o controlador de pesagem, os bits de Imagem de Saída são usados para enviar comandos para o controlador e os bits de Imagem de Entrada retornam os bits de dados de peso e os bits de status da balança. Estas ações são chamadas de "escritas discretas" e "leituras discretas". O usuário também pode trocar os blocos de dados com um dispositivo de 1/4 de rack através de instruções de Block Transfer no programa em lógica ladder do PLC. Estes comandos são chamados de "block writes" e "block reads". O CLP host pode acessar toda a configuração e parâmetros de pesagem no controlador Hardy, e pode também realizar a calibração da balança. O controlador Hardy pode ser usado como um display e teclado local para os parâmetros de peso, ou funcionar como um controlador sem display, processando o sinal da célula de carga e oferecendo a resposta de controle para o setpoint.

O uso da rede de comunicação Remote I/O diminui o tempo de desenvolvimento e oferece a interface de pesagem mais funcional disponível para o seu CLP Allen-Bradley.

HI 4050 Remote I/O

No Controlador de Pesagem HI 4050, a rede RIO tem dois modos de operação:

  • HI 4050 Padrão: Neste modo, a rede é configurada a partir do mapeameno.

  • HI 2151/30: Neste modo, um HI 2151/30WC ou HI 2151/20WC-B8 com RIO pode ser substituído
     por um HI 4050 sem precisar mudar o seu software para comunicação entre o CLP e
     o 2151. A única exceção é que o HI 4050 não suporta a função de saídas a relé.
Aplicações Comuns

Os controladores da Hardy podem ser usados em conjunto com os controladores programáveis da Allen-Bradley para suprir uma variedade de necessidades de controle de processo. O uso mais comum da rede de comunicação é simplesmente permitir que o CLP leia os dados de um ou mais controladores de peso da Hardy. Adicionalmente à leitura do peso, outras aplicações são:

  • Carregamento
  • Descarregamento
  • Controle de Peso por Batelada
  • Controle de Vazão
  • Avaliação de Peso Totalizado
  • Check Weighing
  • Controle de Nível de Peso
