Comunicação em Redes Ethernet/IP

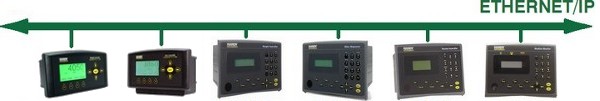

    Opção de rede Ethernet/IP para os produtos da Série HI 3000 e HI 4000


  HI 4050 HI 4060 HI 3030 HI 3010 HI 3300 HI 3600


A rede Ethernet/IP é a opção de rede -EIP para os produtos da Série HI 3000 e HI 4000. Para a Série HI 3000 (HI 3030, HI 3010, HI 3300 e HI 3600), é uma opção de hardware, que pode ser usada tanto no primeiro slot, quanto no segundo slot do equipamento. Para a Série 4000 (HI 4050 e HI 4060), é uma opção de software e utiliza a porta Ethernet padrão RJ45 do instrumento.

A configuração da Ethernet/IP de todos os equipamentos da Série HI 3000 e HI 4000 é flexível e configurável pelo usuário, permitindo a personalização das palavras de comunicação de entrada e saída de acordo com a sua aplicação e programação, e é feita através do recurso de mapeamento da Hardy Instruments.

Como nas nossas outras opções de redes de comunicação, você pode utilizar um equipamento como gateway, utilizando apenas uma única uma opção -EIP e utilizá-la como ponte para conectar à outros equipamentos Série HI 3000 através de redes Hardy Control-Link ou DeviceNet.

A rede Ethernet/IP é um padrão industrial de rede que se beneficia dos chips comerciais abertos de comunicação Ethernet e das mídias físicas. IP é a abreviação de "Protocolo Industrial" e, diferente das muitas opções disponíveis nas NOVAS Ethernets industriais, o Ethernet/IP utiliza um protocolo aberto na camada de aplicação. Ele é o único padrão suportado pelas três organizações de comunicação: ControlNet International (CI), Industrial Ethernet Association (IEA) e Open DeviceNet Vendor Association (ODVA), da qual a Hardy Instruments é um membro de longa data.

A Ethernet/IP suporta ambas mensagens implícitas (controle de mensagens de E/S em tempo real) e explícitas (troca de mensagens de informação).
