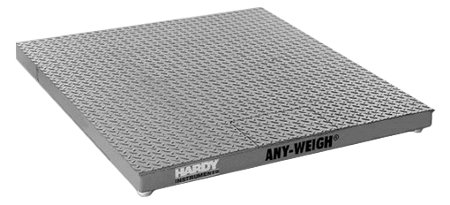

Plataformas de Piso: Robustas e de Baixo Perfil




As Plataformas de Piso oferecem recursos desejados por você que nunca haviam sido disponibilizados em uma plataforma de piso padrão: Técnico Integrado IT® para diagnósticos integrados, células de carga ADVANTAGE® com saídas mV/V casadas (que eliminam a necessidade de fazer testes de canto e de utilizar potenciômetros de ajuste) e Calibração Eletrônica C2®. Uma lista completa de acessórios, incluindo rampas de acesso, molduras protetoras de aço, olhais de içamento e amortecedores, está disponível para as Plataformas de Piso.

Algumas das aplicações onde as Plataformas de Piso são utilizadas incluem Batelada/Mistura, Carregamento/Descarregamento, Checkweighers, Controle de Nível, Medição de Força, Controle de Vazão, entre outras.

Aplicações

As Plataformas de Piso podem ser usadas para aplicações gerais de pesagem (coloque uma máquina ou silo em cima dela), para pesagem de pallets, tambores ou para pesagem de carregamentos. Elas oferecem estrutura de design robusto feita de aço de ¼ de polegada com superfície lisa ou recoberta com placas em forma de diamante e podem suportar cargas até 150% da sua capacidade. Seu baixo perfil, de apenas 7,5 cm, e sua capacidade para 100% da carga nas extremidades permitem fácil acesso e movimentação de todos os tipos de equipamento de manuseio de carga como carregadores de tambores, pallets ou empilhadeiras sobre a plataforma.

Células de Carga ADVANTAGE® hermeticamente seladas

O coração de qualquer balança é a célula de carga. Todas as Plataformas de Pesagem vem padrão de fábrica com células de carga ADVANTAGE® de aço inoxidável hermeticamente seladas tanto na área da ponte strain gauge quanto na entrada do cabo para permitir uma vida longa. Além disso, todas as células de carga são casadas e calibradas em mV/V e mV/V/ohm entre si, eliminando a necessidade do uso de potenciômetros de ajustes de canto na placa de junção e permite que um sensor seja substituído sem a necessidade de re-calibrar a plataforma.

Ao invés da rosca típica por onde a base da célula de carga é presa, os sensores usados nas plataformas de pesagem usam a técnica do furo cego e garantem que a carga sempre está aplicada em um local preciso, e, assim, permitem uma leitura precisa, pesagem após pesagem.
Calibração Eletrônica C2®

Com o toque de um botão, a Calibração Eletrônica C2® permite que nossos clientes façam uma calibração rápida, precisa e eletrônica sem o uso de pesos padrões. A Calibração C2® reduz o tempo de parada para instalação ou manutenção e elimina riscos impostos pelo uso de pesos padrões.
TÉCNICO INTEGRADO®

Cada plataforma possui circuitos de TÉCNICO INTEGRADO® que, quando combinados com um controlador Hardy oferecem uma ferramenta de diagnósticos e resolução de problemas que lê individualmente os pesos e voltagens de modo a ajudar você a isolar os problemas e garantir a integridade do seu sistema de pesagem. Resumindo, o IT® ajuda você a resolver os problemas assim que eles ocorrem. Uma placa de junção IT é abrigada em uma caixa de junção em aço inoxidável Nema 4x com acesso a partir da parte superior da plataforma. Deste modo, se ela for instalada dentro de uma moldura, a plataforma não precisa ser levantada para ter acesso à placa de junção.
Fácil de Usar

Todas as Plataformas de Piso da Hardy Instruments oferecem uma placa superior de acesso para acesso fácil e rápido para a nossa Caixa de Junção Nema 4x. A altura de cada sensor de carga pode ser ajustado 7mm para nivelamento de superfícies diferentes e furos com rosca são incluídos no deck para a fixação de olhais de içamento a fim de facilitar a instalação e limpeza. Tudo isso torna a manutenção em geral mais fácil e mais rápida.
TAMANHOS E CAPACIDADES PADRÕES

Tamanho (Pés) Capacidade (lb/kg) Altura (pol/cm) Peso da Embalagem (lb/kg)
2.5' x 2.5' 1000/500 3" / 7.62cm 200/91
3' x 3' 1000/500 3" / 7.62cm 250/114
2500/1250 3" / 7.62cm 250/114
4' x 4' 2500/1250 3" / 7.62cm 405/184
5000/2250 3" / 7.62cm 405/184
10,000/4500 3" / 7.62cm 405/184
4' x 5' 5000/2500 3" / 7.62cm 500/227
10,000/4500 3" / 7.62cm 500/227
4' x 6' 5000/2250 3" / 7.62cm 600/273
10,000/4500 3" / 7.62cm 600/273
5' x 5' 5000/2250 3" / 7.62cm 650/295
10,000/4500 3" / 7.62cm 650/295
5' x 7' 5000/2250 3" / 7.62cm 900/409
10,000/4500 3" / 7.62cm 900/409

ESPECIFICAÇÕES TÉCNICAS

Plataforma ¼ de polegada lisa ou com superfície aderente (anti-derrapante)
Altura 7,5 cm (7mm ajustáveis)
Capacidade de Sobrecarga 150% da capacidade total da plataforma
Capacidade de Carga nas bordas 100% da capacidade especificada da plataforma
Comprimento do cabo entre Plataforma e Instrumento 6 metros (para cabos maiores, contacte-nos)
Construção - Aço Inoxidável - Tipo 304
- Aço Comum - Aço Carbono Tipo A36 esmaltado
Pintura Epoxy modificada com esmalte Alkyd (Apenas para os modelos em aço comum)
Célula(s) de Carga Em Aço Inoxidável, com Calibração Eletrônica C2®, Hermeticamente Selada, montagem em furo cego
Caixa de Junção Em aço inoxidável Nema 4x
Placa de Junção Terminais individuais dos sensores de carga e circuito TÉCNICO INTEGRADO®
Tensão de excitação da plataforma 5vdc +/-5%
Olhais de Içamento Opcionais ½-13 x 1-½, 2 ¼ de diâmetro
Certificações NTEP (pendente)

ACESSÓRIOS - Uma linha completa de acessórios permite que você configure facilmente uma solução para as suas aplicações:

Acessórios - Rampas
- Quadros (Molduras) de proteção
- Amortecedores de Impacto
- Bolt-down plates
- Olhais de Içamento
