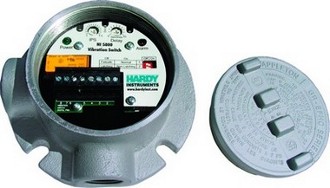

Chaves de Vibração HI 5800
A Chave de Vibração HI 5800 da Hardy Instruments oferece um alto nível de proteção contra vibração em um pacote pequeno e compacto. A Chave de Vibração é é montada diretamente no corpo do seu equipamento rotativo ou cíclico, e monitora os sinais de vibração e ativa um relé próprio quando um alto nível de vibração é alcançado. Ela utiliza um cristal piezoelétrico e circuitos eletrônicos avançados para oferecer o maior grau de precisão em um sistema autônomo de monitoração de vibração.
Chave autônoma
Tanto o nível de vibração quanto o delay de tempo podem ser ajustados na Chave de Vibração Hardy através de dois potenciômetros frontais. O delay de tempo irá prevenir alarmes ou desligamentos não desejados em caso de picos pontuais na vibração.
A indicação do alarme é feita através de um potente LED na própria Chave, e seu reset pode ser feito tanto localmente quanto remotamente. Um LED de alimentação oferece a indicação do estado de operação da chave.
Ferramenta de Manutenção Preventiva
A Chave de Vibração Hardy também oferece a informação em tempo real da tendência de vibração através de uma saída opcional 4-20mA. Esta saída pode ser direcionada para um indicador, um sistema de controle de motor, ou para o sistema local de CLP/SDCD. A análise de tendências dos níveis de vibração oferece a capacidade de planejar o desligamento e manutenção dos equipamentos, ao invés de reagir emergencialmente depois da falha do equipamento. O uso combinado da saída 4-20mA e da chave permite a monitoração da vibração e, ao mesmo tempo, a segurança de ter uma proteção local à prova de falhas.
Fácil Instalação
A Chave de Vibração Hardy oferece entrada com o diâmetro de um conduíte padrão, permitindo uma instalação rápida e fácil no campo.
ESPECIFICAÇÕES TÉCNICAS
| Ambiente de Operação |
- Temperatura: -25° a +40°C
- Umidade: 0-95% sem condensação
- Vibração: 15g max @ 500Hz |
| Alimentação Externa |
- Voltagem de Alimentação: 20 - 32 Vdc
- Corrente de Alimentação: 100mA max |
| Resposta em freqüência |
- 6 a 500 Hz, +/- 5%, na versão com sensor onboard
- 6 a 1000 Hz, +/-5%. na versão com sensor externo |
| Saída 4-20mA (opção analógica) |
- Precisão: +/- 5% da escala em 1.5ips, 100Hz, 21°C
- 20mA corresponde à um pico de 1.5ips (definido na fábrica) |
| Nível de Alarme e Retardo de Tempo |
- Potenciômetro para permitir o ajuste do nível de alarme no campo
- Nível de alarme com alcance de 0 a 1.5ips
- Potenciômetro para permitir o ajuste do retardo de tempo no campo |
| Saída do Relé |
- Saídas normalmente aberta e normalmente fechada
- Capacidades de operação: 60Vdc/1A e 120Vac/1A
- Isolamento elétrico (entre os contatos e o sinal de terra): 500Vac
- Saída retentiva / não-retentiva selecionada pelo usuário
- Operação failsafe / não-failsafe selecionada pelo usuário |
| Indicação por LEDs |
- LED de indicação de alarme: LED vermelho aceso quando estiver no modo de alarme. LED piscando se estiver acima do sepoint, mas ainda não estiver em modo de alarme
- LED de indicação de alimentação: LED verde sempre aceso quando houver alimentação |
| Entrada de reset |
- Ativada por um relé externo N.A. ou por um contato do tipo push-button
- Tempo de ativação mínima do reset: 0.5 segundo
- Corrente do reset: < 10 mA |
MODELOS
| HI 5800HS |
Chave de Vibração Hardy padrão com sensor on-board, (1.5 ips) Setpoint ajustável, retardo de tempo ajustável entre 0 e 10 segundos e saída a relé |
| Opção -E |
Entrada externa para um acelerômetro padrão |
| Opção -EC |
Entrada externa para um acelerômetro de carga |
