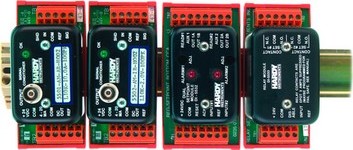

Os Condicionadores de Sinal de Vibração Hardy Instruments HI 5500 oferecem uma opção versátil e modular para a monitoração e proteção de máquinas rotativas. Os módulos podem ser configurados como sistemas stand-alone de monitoração com capacidade para desligamento, ou como apenas condicionadores de sinal que fornecem a informação de vibração para um computador do controle da fábrica (PLC ou SDCD). Os módulos processam os sinais de vibração e permitem que os computadores da fábrica ou dispositivos de supervisão monitorem os níveis de vibração reais de máquinas essenciais da produção.
Está provado que a monitoração da vibração das máquinas é um modo altamente benéfico de garantir a confiabilidade do maquinário.
Os recursos dos módulos HI 5500 são simples, porém, eficazes. Os módulos aceitam uma grande variedade de sinais de entrada, condições de sinais e oferecem saídas para monitoração, proteção e análise da performance da máquina. Os sinais mais comuns de entrada vêm de
acelerômetros industriais e
sensores de velocidade. Estes sinais AC dinâmicos são tipicamente filtrados através de filtros passa-baixa e filtros passa-alta, para eliminar frequências indesejadas, integrados (se necessário), para obter a medida de velocidade ou de deslocamento, e então convertidos para uma voltagem DC proporcional através de um detector
true rms de precisão.
Nossos especialistas em aplicações podem ajudar você a escolher o módulo apropriado para a sua aplicação.
As saídas incluem sinais totalmente proporcionais de 4-20mA e 0-5Vdc para conectar com um computador industrial, para a monitoração da vibração total, ou para conectar um relé de alarme ou desligamento, a fim de acessar o sinal de vibração bufferizado através de um conector BNC para propósitos de análise.
1) Módulo Condicionador de Sinal de Aceleração HI 5501

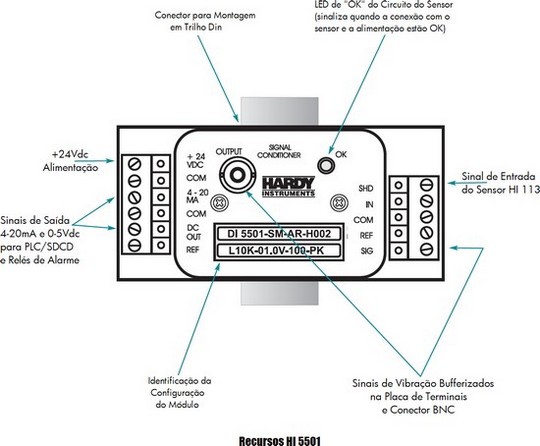

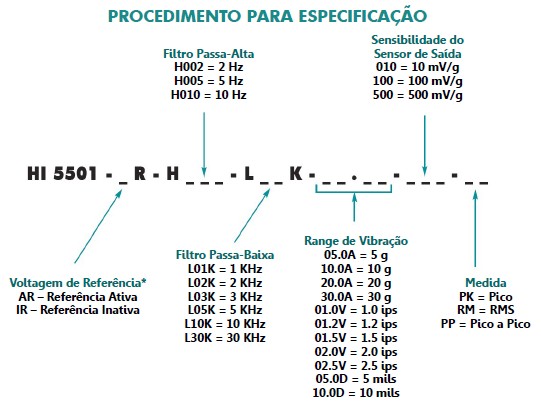

O módulo condicionador de sinal de aceleração HI 5501 é ideal para a monitoração da maioria das máquinas com elementos rotativos. O módulo recebe um sinal de entrada de um acelerômetro e oferece saídas em aceleração, velocidade ou deslocamento. Os sinais de saída estão diponíveis em várias formas: sinal de vibração bufferizado ou sinal de vibração filtrado estão disponíveis no conector BNC para a análise de sinal, e um sinal proporcional 4-20mA e 0-5Vdc para todo o range de vibração está disponível para conectar à um CLP ou SDCD (sem realimentação) e para um relé ou dispositivo de alarme. O HI 5501 pode ser configurado para faixas específicas de frequência (o usuário pode selecionar os filtros passa-baixa e passa-alta), integração simples ou dupla, várias faixas de vibração, e entre detecção RMS, de pico ou pico-a-pico. A unidade 5501 é alimentada por 24Vdc (60mA) e oferece a alimentação para o sensor. Um Led "OK" confirma se o sensor de entrada está operando corretamente. Uma falha no circuito é identificada quando a saída 4-20mA for para zero. A medição de vibração usa um detector true RMS. O módulo HI 5501 pode ser usado para monitoração stand-alone, ou junto com outros módulos direcionados para um relé de alarme em comum. Jumpers de ajuste permitem que o usuário configure o módulo HI 5501 para configurações específicas de relé.
2) Módulo Condicionador de Sinal de Velocidade HI 5502
O módulo condicionador de sinal de velocidade HI 5502 é muito similar ao módulo condicionador de aceleração HI 5501. A diferença básica é a necessidade da entrada de um sinal de velocidade. O sinal de entrada de velocidade pode vir de um sensor do tipo piezoelétrico integrador, ou de um sensor de velocidade auto-gerado (não necessita de alimentação de excitação).
3) Módulo de Duplo Setpoint HI 5532

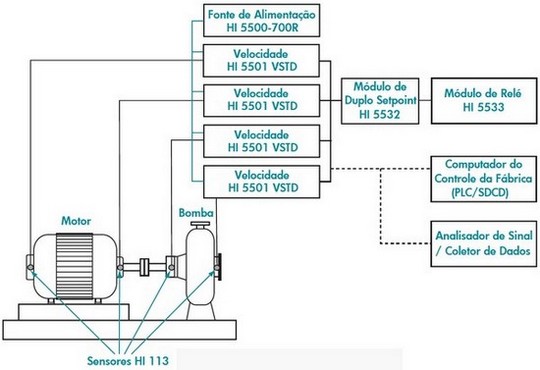

O módulo de duplo setpoint HI 5531 e o módulo de relé HI 5533 são usualmente utilizados juntos para oferecer ao sistema de monitoração os contatos de relés para o aviso de alarmes e/ou desligamento da máquina. A saída 0-5Vdc dos módulos de vibração oferecem o sinal de entrada para o módulo de duplo setpoint HI 5532. O módulo de duplo setpoint HI 5532 compara o sinal de entrada com níveis de alarme definidos pelo usuário, e, então, oferece o sinal de saída para o módulo de relé HI 5533, sempre que um nível de alarme for ultrapassado. Os recursos principais do HI 5532 são: delay de tempo ajustável do alarme, alarmes de máximo e mínimo por canal, operação retentiva ou não-retentiva por canal e níveis ajustáveis de alarme por canal.
4) Módulo de Relé HI 5533 DPDT (Duas Posições, Dois Contatos)
O módulo de relé HI 5533 é controlado pelo estado do sinal de alarme de saída vindo do módulo de duplo setpoint HI 5532. Se necessário, um módulo de relé HI 5533 adicional pode ser conectado à uma segunda saída de sinal vinda do módulo de duplo setpoint HI 5532 , oferecendo um sistema de relés de alarme e de perigo. Jumpers internos controlam a configuração dos relés para os estados normalmente fechado ou normalmente aberto. Adicionalmente, o relé pode ser desativado durante a manutenção do sistema de manutenção ou durante o startup da máquina (quando os níveis de vibração podem ser aleatoreamente excessivos).
